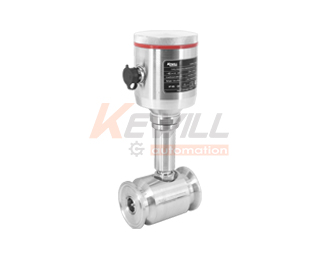

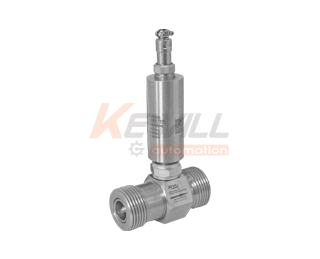

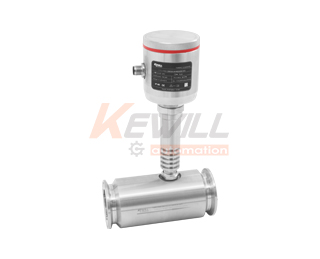

原理，結構
渦輪流量傳感器是一種速度式流量傳感器。如下圖所示，在管道中心安放一個渦輪，兩端由軸承支撐，當流體通過管道時，沖擊渦輪葉片，對渦輪產生驅動力矩，使渦輪克服摩擦力矩和流體阻力矩而產生旋轉。在一定的流量范圍內，對一定的流體介質粘度、渦輪的旋轉角速度與流體流速成正比，由此，流體流速可通過渦輪的旋轉角速度得到，從而可以計算得到通過管道的流體流量。
渦輪的轉速通過裝在機殼外的傳感線圈來檢測。當渦輪葉片切割由殼體內永久磁鋼產生的磁力線時，就會引起傳感線圈中的磁通變化。傳感線圈將檢測到的磁通周期變化信號送入前置放大器，對信號進行放大、整形，產生與流速成正比的脈沖信號，送入單位換算與流量積算電路得到并顯示累積流量值;同時亦將脈沖信號送入頻率電流轉換電路，將脈沖信號轉換成模擬電流量，進而指示瞬時流量值。
技術參數
| 性能參數 | |
| 精度： | 0.5% of rate 和0.2% of rate 兩種 |
| 重復性： | 測量值的±0.1% |
| 響應時間： | 最大50 毫秒相對于輸入的改變 |
| 穩定性： | 6個月以上的穩定性是測量值的±0.1% |
| 環境溫度的影響： | 超過工作溫度范圍是±0.25%測量值 |
| 安裝位置的影響： | 需確保傳感器滿管和保證了前后足夠的直管段，則安裝無影響 |
| 啟動時間： | 從零流量開始需要50毫秒 |
| 預熱時間： | 從通電到達到額定測量精度需要5分鐘 |
| 傳感器參數 | |
| 尺寸： | DN4 to DN250 |
| 被測流體溫度范圍： | -40 to 120℃; （＞120°C且≤180°C定制型可函尋銷售工程師） |
| 傳感器本體材質： | 不銹鋼1.4301(304) ,不銹鋼1.4435(316L),哈氏合金C |
| 葉輪及附件材質： | 430F不銹鋼 ,不銹鋼1.4435(316L),哈氏合金C |
| 滾珠軸承材質： | 316L SST 軸承或陶瓷軸承 |
| 過程連接： | PN10 to PN63 |
| 線圈阻抗： | 1600Ω |
| 接線盒參數 | |
| 環境溫度范圍： | -20 to 140° F (-29 to 60 ℃ ) |
| 接線盒材質： | 不銹鋼1.4301(304),IEC60529 IP66 （標準）,可定制不銹鋼1.4435(316L) |
| 轉換器密封圈： | 橡膠 |
| 電源： | DC 12V to 30V ，1A快速熔斷保險； |
| 防護等級： | IP65&IP67 |
| 電氣接口： | PG13.5 |
| 功率： | max 0.3 w |
| 輸出： | 脈沖輸出（用于總量） |

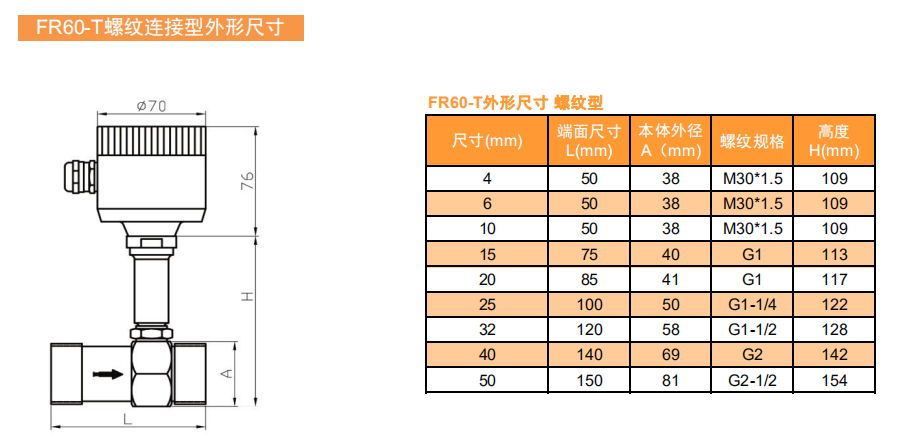

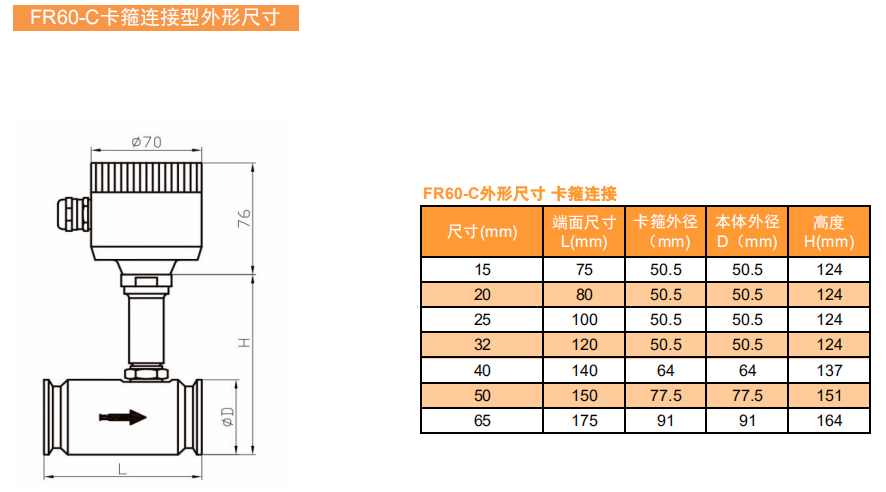

尺寸圖
題-1-3.jpg)
題-1.jpg)
