原理，結構
音叉式物位開關的工作原理是通過安裝在音叉基座上的一對壓，電晶體使音叉在一定共振頻率下振動。當被測物料蓋過音叉，振動減速。變換的振動頻率被自動感知，被處理信號調節繼電器，以達到指示或控制的目的。適應性強–被測物料不同的電參數、密度對測量均不產生影響。
技術參數
| 供電電壓： | DC24V&AC220V |
| 功耗： | 直流供電時：0.25W 交流供電時：1.5W |
| 環境溫度： | -40～70℃ |
| 儲藏溫度： | -40～85℃ |
| 介質溫度： | -40～150℃ |
| 介質密度： | ≥0.7g/cm3 |
| 工作壓力： | ≤2MPa |
| 接液材質： | 304 不銹鋼 316L不銹鋼 耐腐材質PTFE |
| 液體粘度： | ≤10000mm2/s |
| 輸出方式： | DC24V 供電,PNP輸出,800mA Max |
| DC24V 供電,NPN輸出,800mA Max | |
| DC24V 供電,繼電器(Relay)輸出,4A Max | |
| AC220V 供電,繼電器(Relay)輸出,4A Max | |
| 螺紋接口： | G1〞 |
| 叉體長度： | 60～2000mm(最小值60） |
| 接線方式： | M12航空插頭&赫斯曼接頭 |
| 防護等級： | IP65&IP67 |
| 開關時間： | 當被測介質覆蓋時約2秒，當無介質時約3秒 |
| 被測物料： | 粉末和顆粒=10mm,密度＞0.1g/cm3 |
| 液體,粘度=10000mm2/S,密度＞0.7g/cm3 |

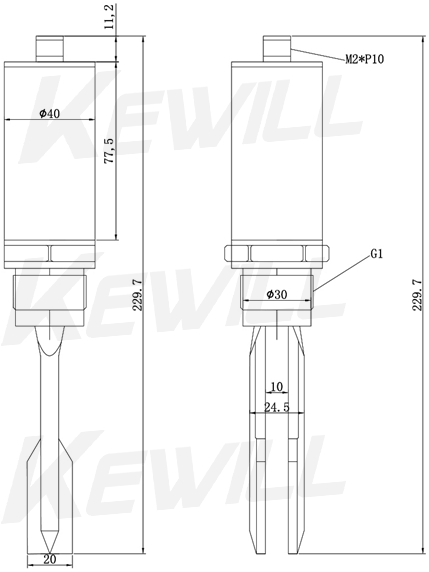

尺寸圖
題-1-3.jpg)
題-1.jpg)
